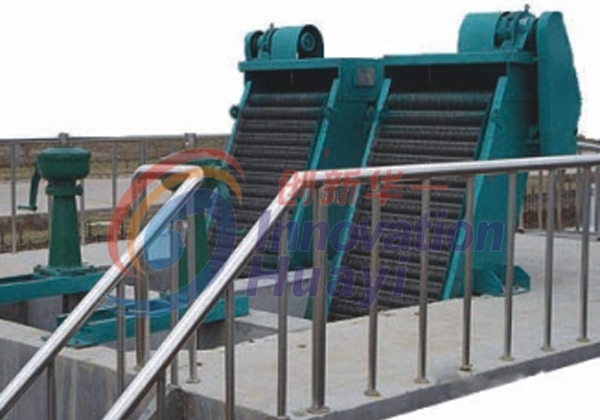

名稱：HXG旋轉式格柵除污機
詳細信息
一、概述
HXG型機械格柵除污機（攔污機）是一種可以連續自動攔截并清除流體中各種形狀雜物的水處理專用設備，是以固液分離為目的裝置，是目前我國先進的固液篩分設備之一，廣泛地應用于城市污水處理。自來水行業、電廠進水口，同時也可以作為各行業廢水處理工藝中的前級篩分設備。該機械格柵產品已于1996和1999年兩次通過了國家環保總局的產品認定。
二、設備構成：
該環保設備主要由驅動機構、機架、傳動機構、齒耙鏈牽引機構、撒渣機構、電氣控制等系統構成。由過水量、提升高度、固液分離總量和所分離物質的形狀、顆粒大小來選擇柵隙?？筛鶕脩粜枰x用材質為ABS工程塑料、尼龍、不銹鋼的耙齒；主體框架有不銹鋼材質和碳鋼防腐兩種。

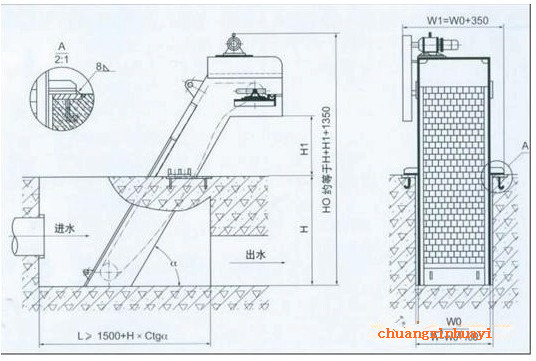

平面示意圖：
三、工作原理：
電機、減速機驅動機構安裝在機架上部的左側或右側，減速機輸出軸上的鏈輪，通過鏈輪帶動鏈耙牽引機構的主動鏈輪旋轉，從動鏈輪的作用是張緊耙鏈安裝機架尾部，由安裝齒耙的鏈條牽引回轉，從而帶動安裝在兩牽引鏈條之間的齒耙一起回轉，每個耙齒都插在柵條縫隙內，將攔截的污物耙送到機架上部極限位置時，齒耙隨鏈條換向而翻轉，齒耙上的污物自動落入垃圾小車或其它輸送設施上運走。同時另設的一對膠板刷對每排經過這里的齒耙作清污工作，至此，完成一個清污的循環工作。
電機、減速機驅動機構安裝在機架上部的左側或右側，減速機輸出軸上的鏈輪，通過鏈輪帶動鏈耙牽引機構的主動鏈輪旋轉，從動鏈輪的作用是張緊耙鏈安裝機架尾部，由安裝齒耙的鏈條牽引回轉，從而帶動安裝在兩牽引鏈條之間的齒耙一起回轉，每個耙齒都插在柵條縫隙內，將攔截的污物耙送到機架上部極限位置時，齒耙隨鏈條換向而翻轉，齒耙上的污物自動落入垃圾小車或其它輸送設施上運走。同時另設的一對膠板刷對每排經過這里的齒耙作清污工作，至此，完成一個清污的循環工作。
四、技術參數（僅參考,非標產品，按客戶實際尺寸定做）
|
參數及尺寸\型號
|
HXG-300
|
HXG -600
|
HXG -800
|
HXG -1000
|
HXG -1200
|
|
安裝角度
|
60-75
|
60-75
|
60-75
|
60-75
|
60-75
|
|
耙齒節距（mm)
|
100
|
100>
|
100
|
100
|
100
|
|
電機功率(kw)
|
0.75
|
0.75
|
1.1
|
1.1
|
2.2
|
|
過水流量(m3/h)
|
400
|
1125
|
3600
|
4500
|
6300
|
|
液體流速(m/s)
|
>3
|
>0.5
|
>1
|
>1
|
>1
|
|
有效寬度K1（mm)
|
300
|
500
|
800
|
1000
|
1200
|
|
安裝寬度K2（mm)
|
460
|
560
|
960
|
1160
|
1360
|
|
水槽寬度K3（mm)
|
560
|
750
|
1050
|
1250
|
1450
|
|
設備總寬k4（mm)
|
880
|
1080
|
1380
|
1580
|
1780
|
|
水槽深度 H
|
1000-8000
|
1000-8000
|
1000-8000
|
1000-8000
|
1000-8000
|
五、設備特點：
1、該設備的特色是自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性能好。
2、在無人看管的情況下可保證連續穩定工作，設置了過載安全保護裝置，在設備發生故障時，會產生聲光報警并自動停機，可以避免設備超負荷工作。
3、本設備可以根據用戶需要任意調節設備運行間隔，實現周期性運轉；可以根據格柵前后液位差自動控制；并且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意選用。
4、由于該設備結構設計合理，在設備工作時，自身具有很強的自凈能力，不會發生堵塞現象，所以日常維修工作量很少。
3、本設備可以根據用戶需要任意調節設備運行間隔，實現周期性運轉；可以根據格柵前后液位差自動控制；并且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意選用。
4、由于該設備結構設計合理，在設備工作時，自身具有很強的自凈能力，不會發生堵塞現象，所以日常維修工作量很少。
六、適用范圍:
1、應用于城市污水處理、自來水行業、電廠進水口；
2、給排水工程泵站、進水口細格柵間，清除較小的懸浮物；
3、紡織、印染、食品加工、屠宰、制革、造紙等工業廢水的固液分離；
4、其它行業在加工中需要固液分離的。
2、給排水工程泵站、進水口細格柵間，清除較小的懸浮物；
3、紡織、印染、食品加工、屠宰、制革、造紙等工業廢水的固液分離；
4、其它行業在加工中需要固液分離的。
